标准配置：
云南一机YJ-980TDi数控系统，5.5KW电机(40S)，5.5KW伺服电机(K400)，K11200C手动三档卡盘(限速2500rpm以下)，手动尾座，四工位电动刀架（常州），自动润滑油泵，电动冷却系统，照明系统，全封闭防护罩，德力西电器控制元件，全套技术资料，随机附标准件及工具。
标准附件(按工厂出厂装箱单)：
K112000C手动三爪卡盘(限速2500rpm以下)，说明书及合格证，固定顶尖，双头扳手一套，内六角扳手一套，螺丝刀，减震垫铁。
可另行选配的特殊配置：
数控系统：云南一机YJ-980TDi，北京KND，华中HNC，日本FANUC,日本三菱，德国西门子等。
钢制高速手动三爪卡盘(限速3500rpm以下)，液压三爪卡盘，六工位电动刀架，刀排，伺服主轴等。
CNC-400/CKNC-40S主要技术参数
| 工作范围 | 床身上最大回转直径 | Φ420mm | |
| 通过滑板最大回转直径 | Φ210mm | ||
| 最大顶尖距 | 750mm，分体床脚 | ||
| X轴（横向）最大行程 | 295mm（大行程） | ||
| Z轴（纵向）最大行程 | 750mm | ||
| 导轨宽度 | 335mm，拖板贴塑 | ||
| X/Z向滚珠丝杆 | 2505/3210 | ||
| 主轴 | 主轴头型号 | A2-6(K400);D-6(40S),动平衡主轴 | |
| 主轴内孔锥度/主轴通孔 | MT6﹟/Φ58mm | ||

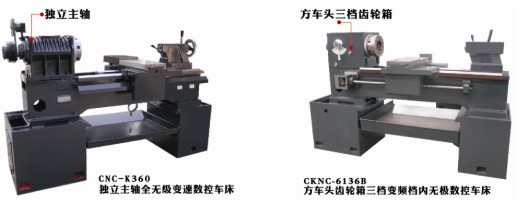

| 转 速 | CKNC-6136B | 齿轮箱三档无极变速60-30;250-800;600-2000 rpm | |
| CNC-K360 | 独立主轴全无极200-3000rpm | ||
| 主电机功率 | 5.5KW主电机(40S) | ||
| 5.5KW伺服主电机(K400) | |||
| 夹头尺寸 | 三爪卡盘Φ200mm | ||
| 定位精度 | X轴（横向）≤0.01 mm | ||
| Z轴（纵向）≤0.015 mm | |||
| 重复定位精度 | X轴（横向）≤0.0075 mm | ||
| Z轴（纵向）≤0.010 mm | |||
| 工作精度 | 圆度 | ≤0.007 mm | |
| 直径一致性 | ≤0.03 mm/长度 300 mm | ||
| 平面度 | ≤0.02 mm /直径300 mm | ||
| 表面粗糙度（刚件） | ≤Ra1.6um | ||
| 尾 座 | 尾座套筒直径/ 尾座套筒程行 | Φ52mm或Φ65mm，150mm | |
| 尾座顶尖锥孔 | MT4﹟ | ||
| X/Z轴电机功率 | 4/6NM | ||
| 机床重量/机床外形 | 1700KG/2200 mm×1400 mm×1700 mm | ||
技术特点：
1、技床身床脚采用树脂砂制造，实效处理，导轨宽度335 mm，采用超音频淬火，拖板贴塑。
2、 CNC-K400/750适合高转速加工铜、铝等要求粗糙度的零件，选配高精度主轴专用轴承，进口专用轴承润滑脂，整个主轴单元热变形小，精度保持性好。
CKNC-40S/750为齿轮箱三档变频，低速扭矩大，适合加工钢铸件等零件
